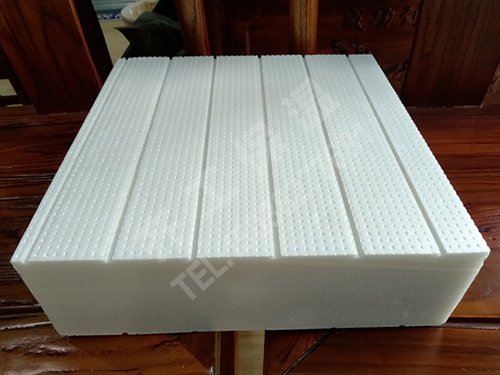

擠塑保溫板，即擠塑聚苯乙烯保溫板，是一種以聚苯乙烯樹脂為原料，加入其它聚合物后，經加熱擠塑形成的一種發(fā)泡硬質塑料板。擠塑保溫板墻面開裂是什么原因呢？
1、水泥的摻入比例過大，膠漿的強度標號過高，面層膠漿早期收縮過快；膠漿的吸水率過高，冬季因凍融、凍脹作用等均會引起開裂。
2、工程用砂選用中砂，導致砂的過篩粒徑過細，含泥量過高，粒徑級配不合理造成開裂。
3、擠塑板沒有完成對外保溫養(yǎng)護期的要求，上墻后產生較大的后收縮，引起面層的開裂；苯板粘貼時局部通縫或在窗口四角沒有套割引起開裂。
4、玻璃纖維網格布的平米克重過低、延伸率過大、網格布的網孔尺寸過大或過小、網格布的耐堿涂敷層的涂敷量不足，耐堿強度保留率過低，網格布的埋設位置不當；網格布間斷處無搭接或搭接尺寸不符合要求引起開裂。
5、窗口周邊、四角及墻體轉折處等易產生應力集中的部位，未設增強網格布以分散其應力；抹底層膠漿時，直接把網格布鋪設于墻面上，膠漿與網格布不能很好的復合，網格布起不到約束和分散應力的作用而引起開裂。
6、膠漿沒有進行充分攪拌，保溫板板面不平，特別是相鄰板面不平，造成抹灰厚度偏差，收縮不一致導致裂縫。板間縫隙應用膠粘劑填塞。
7、面層施工時在太陽曝曬下進行，抹完面層后未及時噴水養(yǎng)護，導致面層失水過快，引起干縮裂縫；在面層抹灰時，有時采取蘸水拍漿的方式，導致面層骨料過少產生裂縫。
8、面層未設保溫系統(tǒng)的變形縫而引起開裂；在保溫系統(tǒng)的截止部位，對材質變換處的防水處理或柔性、剛性的處理不當，產生裂縫。
